OnlineDDL（在 MySQL 5.7 数据库里，InnoDB引擎，执行一条DDL会发生什么事情）

Case

MySQL数据库用的大版本是5.7，InnoDB引擎，

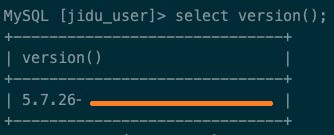

MySQL数据库版本

想个问题，
在 MySQL 5.7 数据库里，InnoDB引擎，执行⼀条DDL会发生什么事情？
举个例子，表记录数 400W+，表字段数 20+，索引4个，数据大小 1.7G，配置4核16G，主从复制，读写分离。

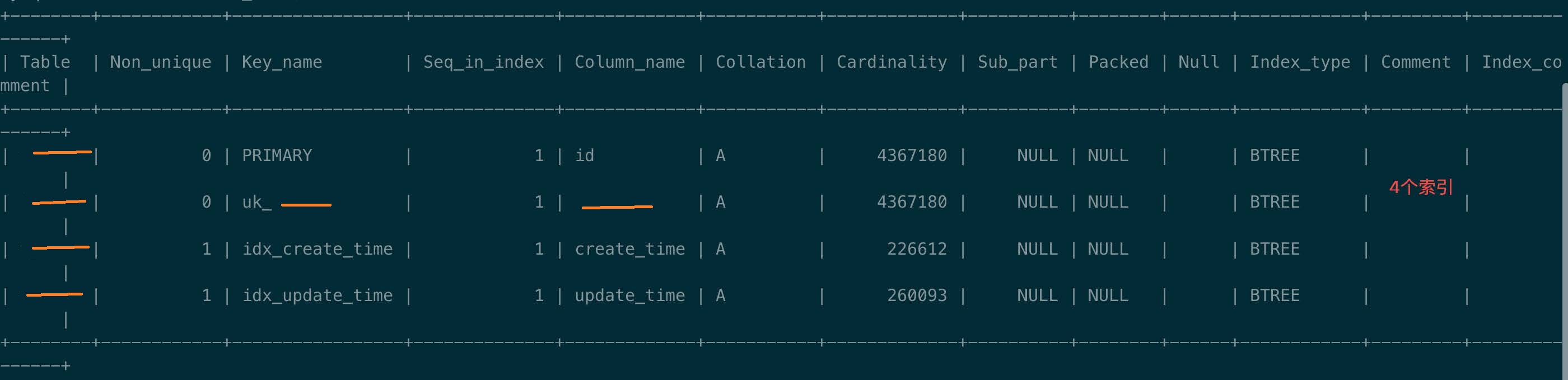

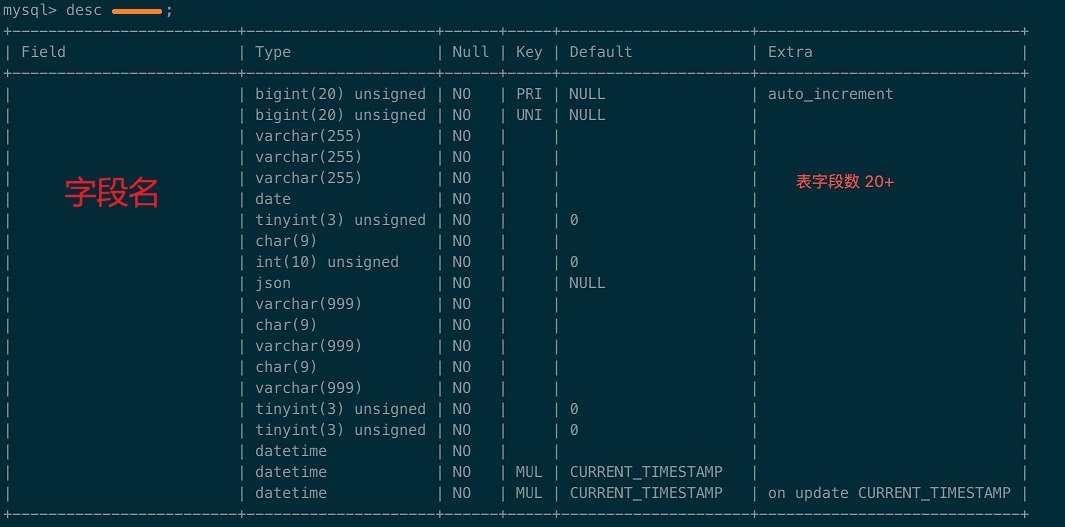

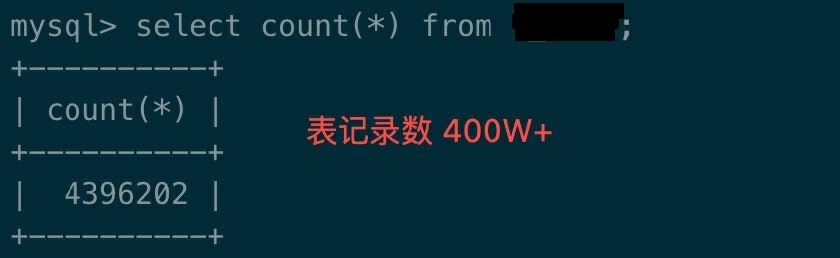

MySQL table count统计 MySQL table 字段统计 MySQL table 索引统计 在测试环境下给上面的表执行下面的DDL（给表新增⼀个字段），

alter table t_bussiness_table add new_field datetime NOT NULL DEFAULT '1900-01-01' COMMENT '新字段注释' after last_field;

MySQL 5.7 会使用到MySQL原生的OnlineDDL，整个过程涉及下面不同的SQL阶段，

SQL执行阶段	说明	备注
starting	通常指的是从接收SQL语句到准备执行计划（比如解析查询树、生成执行计划、打开表等）的时间
checking permissions	记录了MySQL检查用户权限的过程
init	通常指的是在查询执⾏前的准备阶段，包括解析SQL语句、优化查询计划、生成执行计划、打开表和索引、读取和解析数据字典等
Opening tables	通常表示MySQL在查询执行过程中为表打开文件并准备读取数据的时间
setup	通常指的是从存储引擎获取和解析查询的初始化阶段，这个阶段包括了解析查询、生成执行计划、打开表、取得行锁等操作
Creating table	创建表 (Creating table) 阶段的信息
After create	通常指的是创建和开始会话的时间，这个时间点发⽣在SQL语句执行之前
System lock	通常表示获取系统锁的时间，数据库管理系统用来控制并发操作的⼀种机制 当多个事务同时尝试修改同⼀数据时，为了避免数据不⼀致，数据库系统会实施某种形式的锁定
Preparing for alter table	主要是指MySQL在执行ALTER TABLE操作前的准备⼯作，包括检查权限、分析和 预处理语句、⽣成新的表结构等
Altering table	服务器就地执⾏，修改表结构，包括改变列的数据类型、添加、删除或重命名 列，以及添加或删除索引等
Committing alter table to storage engine	表示MySQL已经准备好了所有的更改，并准备将这些更改提交到存储引擎中
end	主要涉及将数据发送到客⼾端的活动，包括将数据从MySQL服务器的缓冲区传输 到客⼾端的⽹络缓冲区中
query end	表⽰查询的所有阶段都已经完成，并且所有的结果行都已经发送到客⼾端
waiting for semi- sync ack	阶段通常与MySQL的半同步复制机制有关在等待来自从库的应答，表⽰事务的数据已经被安全地记录
Closing tables	表示MySQL在执行查询之后关闭表的时间 这个阶段通常很短，并且通常是在执⾏查询的最后阶段，即在结果集被获取和返回之后
freeing items	通常指的是在查询执行完毕后，为查询结果的行、列定义等资源进行清理和释放的过程
Cleaning up	通常指的是查询执行完毕后的清理工作，比如释放临时表、清理会话状态等。这 个阶段的耗时反映了MySQL在查询结束后进⾏内部清理⼯作所需的时间

Online DDL

不同 MySQL 版本，执行DDL的表现都不⼀样。同⼀MySQL版本，不同DDL的表现也不⼀样。

背景

简单介绍下OnlineDDL的背景，

MySQL Online DDL功能从5.6版本开始正式引入，发展到现在的8.0版本，经历了多次的调整和完善。其实早在MySQL 5.5版本中就加入了INPLACE DDL方式，但是因为实现的问题，依然会阻塞INSERT、UPDATE、DELETE操作，这也是 MySQL 早期版本长期被吐槽的原因之⼀。

在MySQL 5.6版本以前，最昂贵的数据库操作之⼀就是执行DDL语句，特别是ALTER语句，因为在修改表时，MySQL会阻塞整个表的读写操作。对于那些要提供全天候服务（24*7）或维护时间有限的⼈来说，在大表上执行DDL⽆疑是⼀场真正的噩梦。

MySQL官方不断对DDL语句进行增强，自MySQL 5.6起，开始支持更多的ALTER TABLE类型操作来避免数据拷贝，同时支持了在线上DDL的过程中不阻塞DML操作，真正意义上的实现了Online DDL， 即在执行DDL期间允许在不中断数据库服务的情况下执行DML(insert、update、delete)。然而并不是所有的DDL操作都支持在线操作。到了 MySQL 5.7，在5.6的基础上又增加了⼀些新的特性，比如，增加了重命名索引支持，支持了数值类型长度的增大和减小，⽀持了VARCHAR类型的在线增大等。但是基本的实现逻辑和限制条件相比5.6并没有大的变化。

MySQL 5.7中，不同DDL操作的具体支持程度，

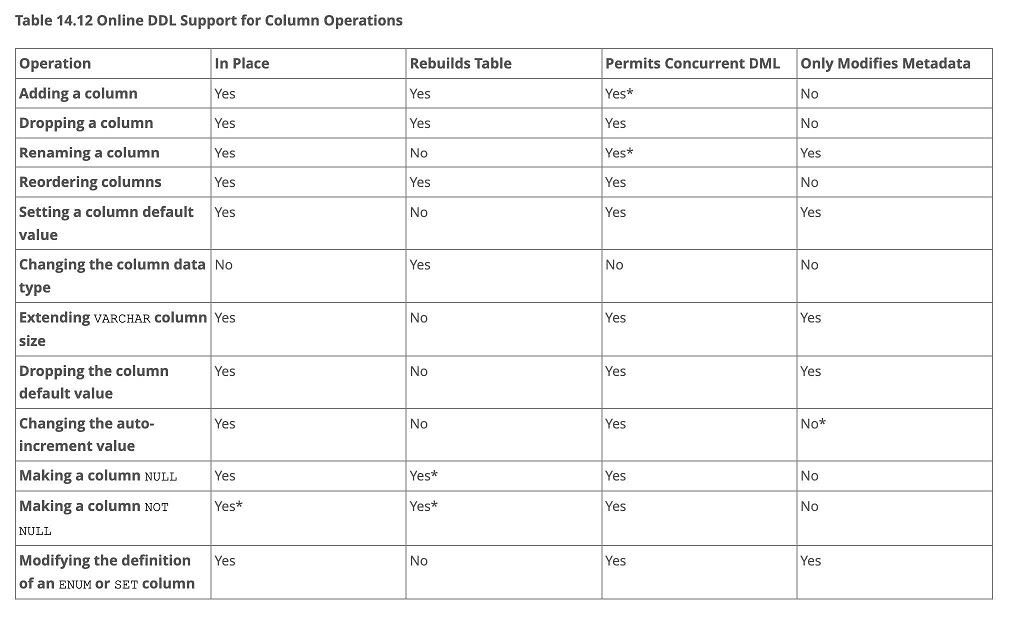

MySQL 5.7 中，不同DDL操作的具体支持程度

参考MySQL5.7官方文档
14.13 InnoDB and Online DDL
14.13.1 Online DDL Operations

原理

Online DDL主要包括3个阶段，prepare阶段，ddl执行阶段，commit阶段
看看这三个阶段都做了什么事情 prepare阶段，ddl执行阶段，commit阶段

Adding a column	DDL阶段	说明	加锁情况
	prepare	初始化阶段会根据存储引擎、⽤⼾指定的操作、计算 DDL 过程中允许的并发量，这个过程中会获取⼀个 MDL写锁，用来保护 表的结构定义。	MDL写锁，禁止DML
	ddl执行	重建表，执行期间MDL写锁降级为MDL读锁，保证了不会同时 执行其他的 DDL，但 DML 能可以正常执行。	MDL读锁，允许并发DML
	commit	将 MDL读锁 升级为 MDL 写锁，禁止DML，然后删除旧的表定义，提交新的表定义。	MDL写锁，禁止DML

Online DDL 过程中占用 MDL写锁 的步骤执行很快，几乎不会阻塞 DML 语句，可以认为1秒内级别锁表。

• 引入了Online DDL之后，重建表的流程：

  建立⼀个临时⽂件，扫描表A主键的所有数据页；
  用数据页中表A的记录⽣成B+树，存储到临时文件中；
  生成临时⽂件的过程中，将所有对A的操作记录在⼀个日志文件（row log）中；
  临时文件生成后，将日志文件中的操作应用到临时文件，得到⼀个逻辑数据上与表A相同的数据文件；
  用临时文件替换表A的数据文件。


• 解读

  在重建表的过程中，允许对表A做增删改操作。这也就是Online DDL名字的来源。
  对于一个大表来说，Online DDL最耗时的过程就是拷贝数据到临时表的过程，这个步骤的执行期间可以接受增删改操作。所以，相对于整个DDL过程来说，锁的时间非常短。对业务来说，就可以认为是Online的。
  这些重建方法都会扫描原表数据和构建临时文件。对于很大的表来说，这个操作是很消耗IO和CPU资源的。


经验总结

优先使用开源 DDL ⼯具，平滑无锁修改表结构；
条件不允许的话，如果使用MySQL原声的OnlineDDL，⼀定要在业务低峰执行。对于很大的表来说，这个操作是很消耗IO和CPU资源的。如果是线上服务，要很小心地控制操作时间；
执行DDL前，要结合表的大小，谨慎操作；
避免程序中存在长事务，事务不提交，就会⼀直占着MDL锁，⻓事务会阻塞OnlineDDLMDL读锁。

Case结论

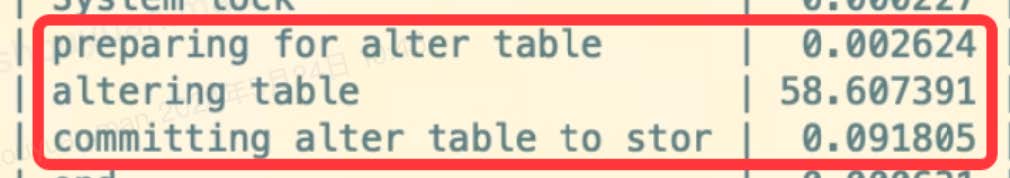

上面这个case，整个DDL执行流程，耗时50+s，MDL写锁90ms左右（可以认为是秒级锁表，这个时间会根据执行时的服务器情况和硬件情况，上下有浮动）

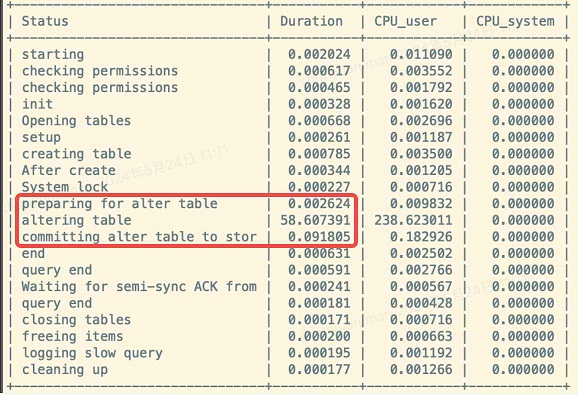

onlineddl_case_phases

系统资源使用情况

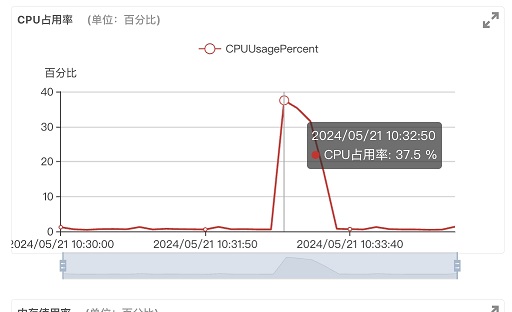

cpu quota

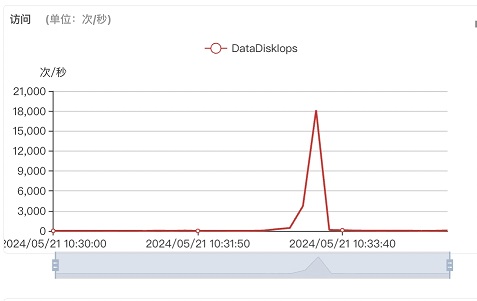

disk quota

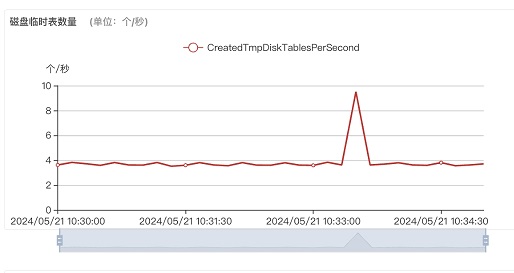

disk tmp table quota

彩蛋

目前可用的DDL操作工具包括pt-osc，github的gh-ost，以及MySQL提供的在线修改表结构命令Online DDL。pt-osc和gh-ost均采用拷表方式实现，即创建个空的新表，通过select+insert将旧表中 的记录逐次读取并插入到新表中，不同之处在于处理DDL期间业务对表的DML操作。

到了MySQL 8.0官⽅也对DDL的实现重新进行了设计，其中⼀个最大的改进是DDL操作⽀持了原⼦特性。另外，Online DDL的ALGORITHM参数增加了⼀个新的选项：INSTANT，只需修改数据字典中的元数据，无需拷贝数据也无需重建表，同样也⽆需加排他MDL锁，原表数据也不受影响。整个DDL过 程几乎是瞬间完成的，也不会阻塞DML，不过⽬前8.0的INSTANT使⽤范围较小，后续再对8.0的INSTANT做详细介绍吧。
